Мы предлагаем шланги и комплектующие к мотопомпе и покажем несколько вариантов присоединения шлангов к мотопомпе СКАТ.



Для всасывания – напорно-всасывающий шланг ПВХ.

Жесткий, армированный.




Мы предлагаем:


Шланг напорно-всасывающий ПВХ 2 дюйма = 50 мм. Для мотопомп: МПБ-500В, МПБ-500Х, МПБ-550, МПБ-600.

Шланг напорно-всасывающий ПВХ 3 дюйма = 75 мм. Для мотопомп: МПБ-1000, МПБ-1250С, МПБ-1300, МПД-1200Е.

Шланг напорно-всасывающий ПВХ 4 дюйма = 100 мм. Для мотопомп: МПБ-1100, МПБ-1600, МПБ-1750С, МПБ-1800.

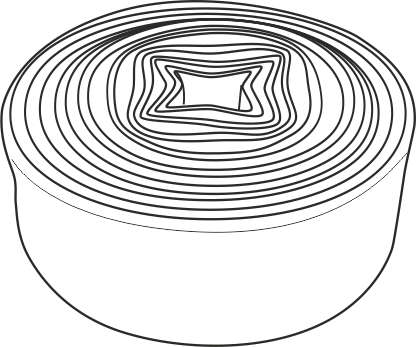

Такие шланги мы продаем метражом начиная с 1 м.


Такой шланг вы можете присоединить к мотопомпе двумя способами:

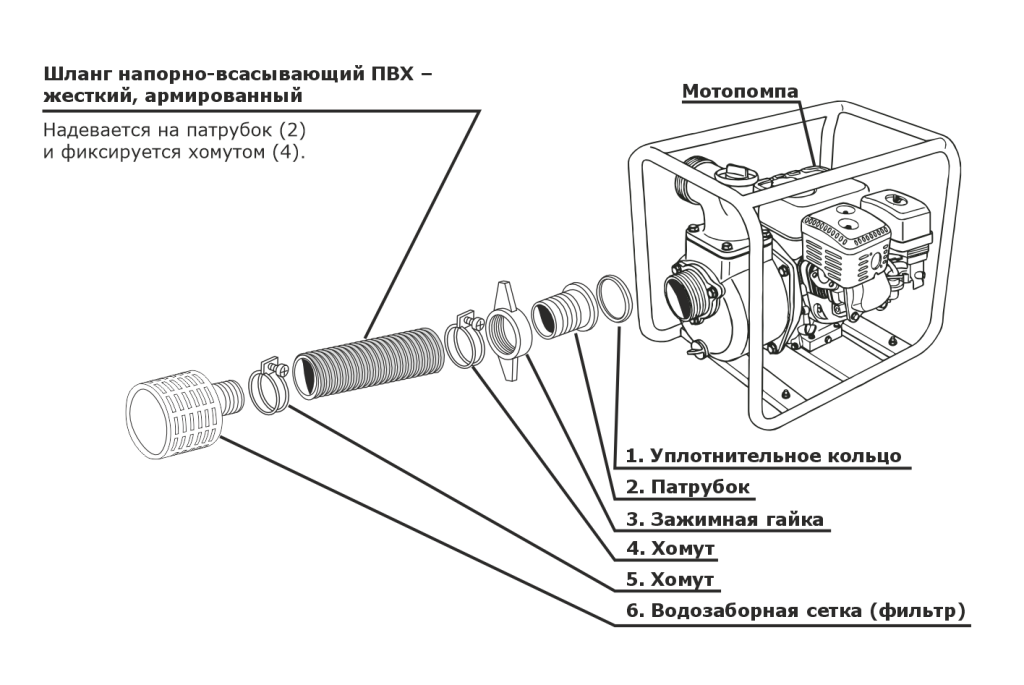

1.       Используя комплектующие, поставляемые с мотопомпой (указанные на схеме позиции 1-6 всегда поставляются в комплекте с мотопомпой):

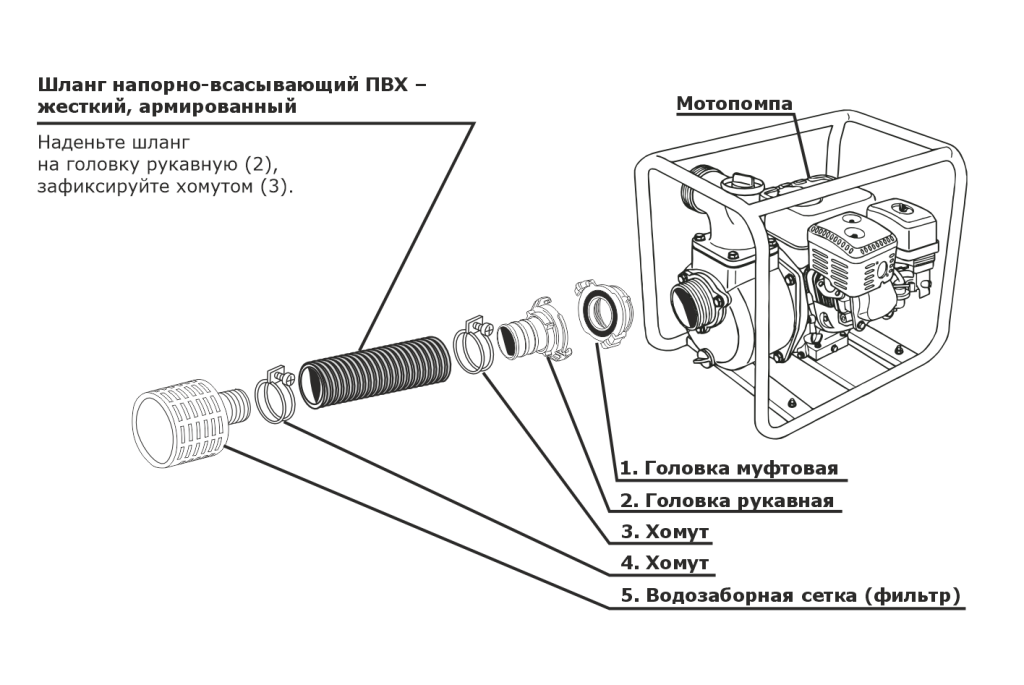

2.       Используя быстрозажимные муфтовые (1) и рукавные (2) головки (приобретаются отдельно), а позиции 3-5 всегда поставляются в комплекте с мотопомпой:

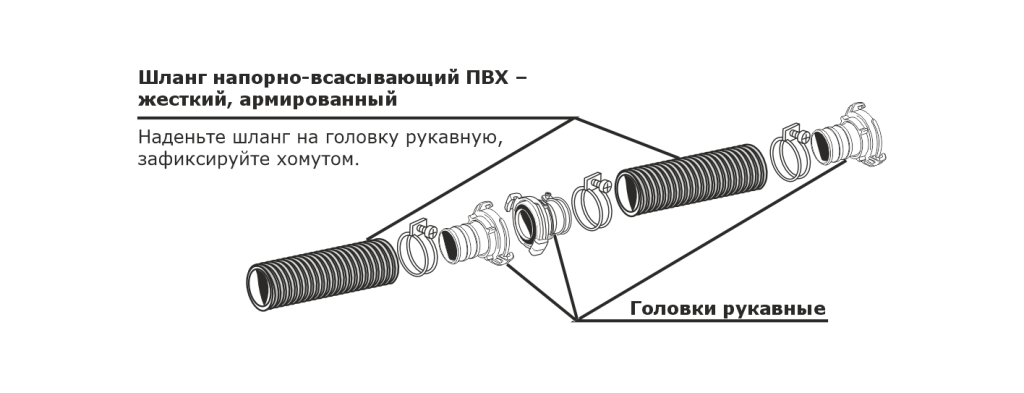

Вы можете соединить несколько отрезков жесткого армированного шланга, используя быстрозажимные рукавные головки по следующей схеме:






Для выпуска – напорные или выпускные шланги (рукава).

Для этой цели подходит мягкий (не армированный) шланг.






Мы предлагаем шланг из синтетических материалов с полимерным внутренним покрытием:


Шланг напорный 2 дюйма = 50 мм. Для мотопомп: МПБ-500В, МПБ-500Х, МПБ-550, МПБ-600.

Шланг напорный 3 дюйма = 75 мм. Для мотопомп: МПБ-1000, МПБ-1250С, МПБ-1300, МПД-1200Е.

Шланг напорный 4 дюйма = 100 мм. Для мотопомп: МПБ-1100, МПБ-1600, МПБ-1750С, МПБ-1800.

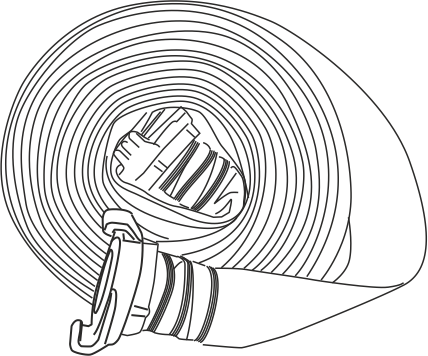

Такие шланги мы продаем в виде бухты длиной 20 м. На шланге уже смонтированы рукавные головки:






Вы можете увеличивать длину напорного шланга путем соединения двух и более бухт (до 40 м, 60 м, 80 м, 100 м и т.д., кратно длине одной бухты 20 м):








Такой шланг вы можете присоединить к мотопомпе двумя способами:

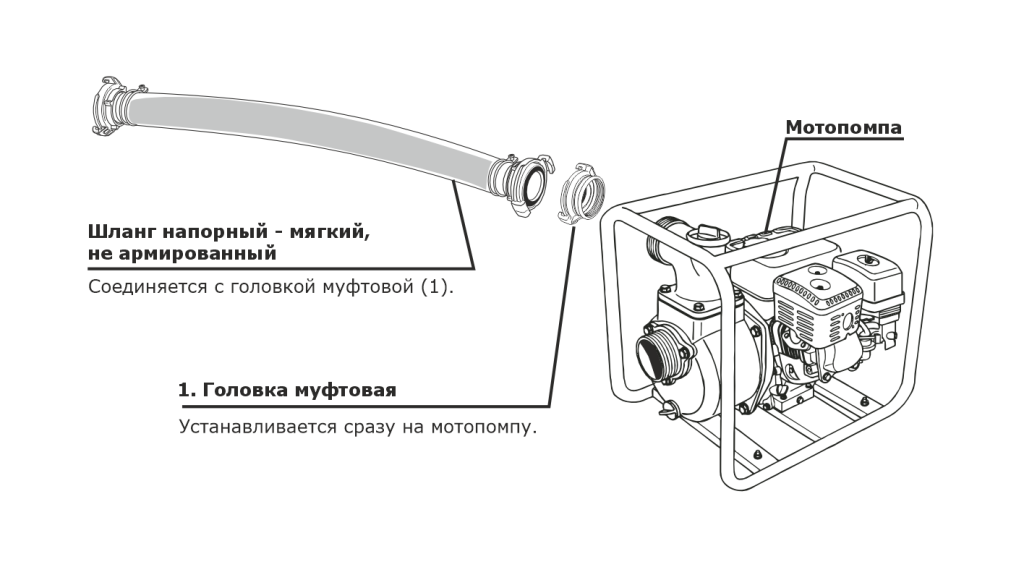

1.       Используя быстрозажимную муфтовую головку (1) (приобретается отдельно):

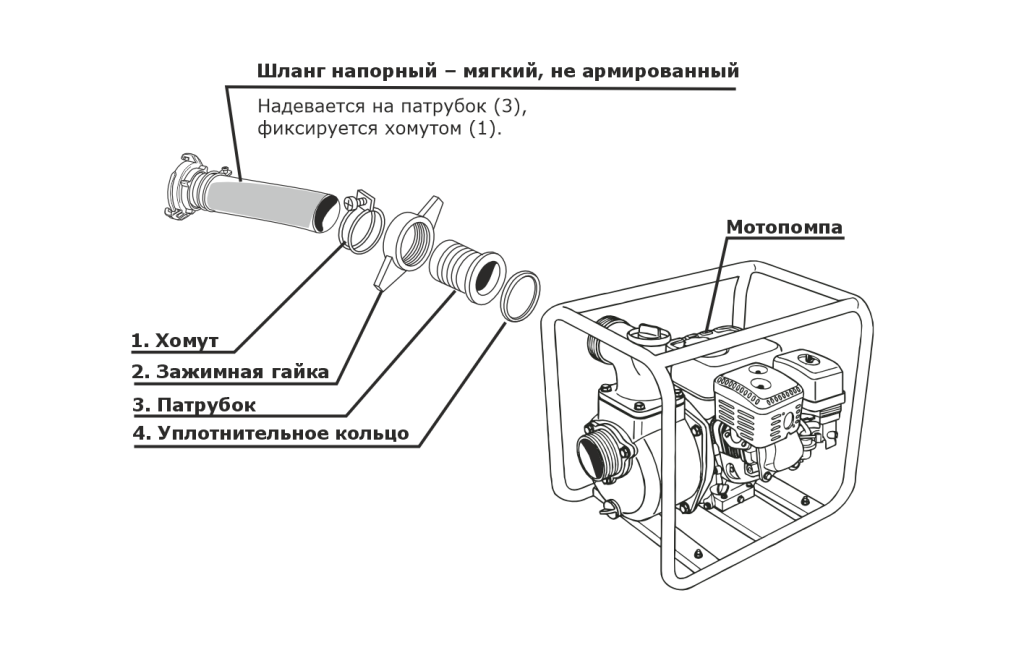

2.       Используя комплектующие, поставляемые с мотопомпой. Схема подключения такого шланга к мотопомпе (указанные на схеме позиции 1-4 всегда поставляются в комплекте с мотопомпой):


В таком случае, на напорном шланге нужно демонтировать одну рукавную головку. Сделать это можно:


либо ослабив фиксирующие хомуты:







либо срезав головку:
